rOTATING LED DISPLAY ~ nGopi duLu k@ng

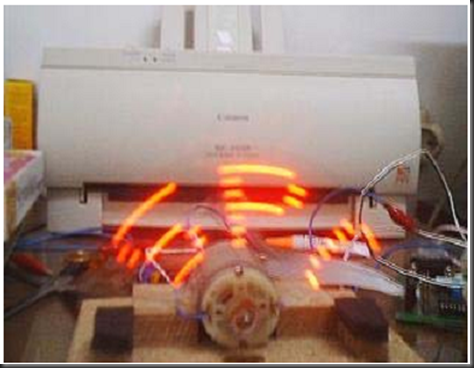

Perhatikan gambar diatas, kalau diamati Led pada gambar membentuk tulisan SPI.

Rotating Display yang banyak digunakan saat ini menggunakan kumparan magnetik untuk menggerakkan lengan display-nya. Tentu saja hal itu membuat biaya pembuatannya mahal. Oleh karena itu digunakan DC Motor, sebagai penggerak lengan display, yang memakan biaya lebih murah. Sebagai pengontrolnya, digunakan modul DT-51 MinSys dan de KITS SPC DC Motor.

Modul dan bahan yang digunakan adalah:
- 1 modul DT-51 MinSys
- 1 modul de KITS SPC DC Motor + motor DC
- 7 Resistor 470 Ω / 0,25 watt
- 7 LED merah 0,25 watt
- 1,5 cm x 10 cm PCB lubang

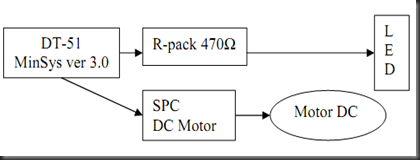

Adapun blok diagram sistem secara keseluruhan adalah sebagai berikut:

Gambar 1
Blok Diagram AN30

Mekanisme
Modul DT-51 MinSys ver 3.0 mendapat supply tegangan dari Power Supply sebesar 9 Volt AC. Dengan adanya bridge dan IC 7805, akan dihasilkan tegangan 5 Volt DC. Pada modul DT-51 MinSys terdapat kabel serial COM yang terhubung pada computer yang digunakan untuk memasukkan program yang sudah dibuat ke dalam memori DT-51 MinSys, dan menjalankannya. Untuk menyalakan dan mengatur tampilan LED, digunakan Port C dan Port 1 yang terhubung ke rangkaian resistor sebagai pembatas arus, kemudian dihubungkan ke LED.

Motor DC yang digunakan dapat berputar dengan sangat cepat, dan memiliki torsi yang cukup besar untuk menahan beban seukuran PCB 1,5 x 10 cm ditambah 7 buah LED dan 7 buah resistor. Namun secara mekanik, Motor DC tersebut tidak mampu membalik arah putaran dalam sekejap terutama pada keadaan full speed. Oleh karena itu digunakan landasan pembatas di kiri dan kanan lengan penggerak/display LED untuk mengurangi efek terjadinya loss (gambar 4). Sayangnya hal ini dapat mempercepat kerusakan mekanik lengan display bahkan kerusakan LED dan Resistor karena lengan display akan memukul landasan pembatas dengan sangat keras. Untuk mengatasinya, landasan pembatas dapat diberi peredam seperti spons. Dengan teknik PWM 50 %, kecepatan motor DC menjadi tinggal separuhnya saja dan dapat dikontrol dengan baik, tetapi efeknya adalah tulisan yang ditampilkan menjadi tampak sedikit berkedip.
