A. CARA PENGOPERASIAN PROTEUS
1. Klik Start Menu è Program è Proteus 7 profesional èIsis 7 profesional.
2. Klik component mode untuk mencari komponen yang dibutuhkan dan kemudian klik button P di sebelah kiri.
3. Apabila langkah dua benar, maka muncul jendela Pick devices seperti dibawah ini :
4. Pilih komponen yang anda butuhkan misalnya resistor 0,6 Watt metal film 100K. maka caranya seperti gambar dibawah ini :
Keterangan :
Klik tulisan resistor pada bagian kiri atas è kemudian pilih “0,6 watt metal film” è dan pilih nilai 100K.
5. Pada bagian kiri atas akan muncul daftar komponen baru yang telah dipilih.
6. Klik pada Minres100k lalu place pada form yang tersedia :
7. Klik kiri untuk meletekkan komponen :
8. Pilih lagi komponen yang anda butuhkan dan rangkailah sesuai keinginan anda.
9. Apabila anda menggunakan komponen mikrokontroler atau komponen yang memerlukan software untuk menjalankannya maka cara mendownload softwarenya adalah sebagai berikut :
a. Doblle klik komponen mikrokontroller dan akan muncul jendela baru seperti dibawah ini :
b. Klik file search pada bagian program file dan kemudian muncul lagi jendela baru seperti dibawah ini :
Pilih file.exe yang diinginkan lalu klik open.
c. Komponen sudah selesai di download.
10. Apabila anda ingin membuat PCB dari skema yang ada maka klik toolbar pada bagian kanan atas yang bertuliskan ares.
11. Secara otomatis ares akan terbuka.
12. Letakkan komponen sesuai keinginan anda.
13. Klik autorouter untuk membuat jalur secara otomatis.

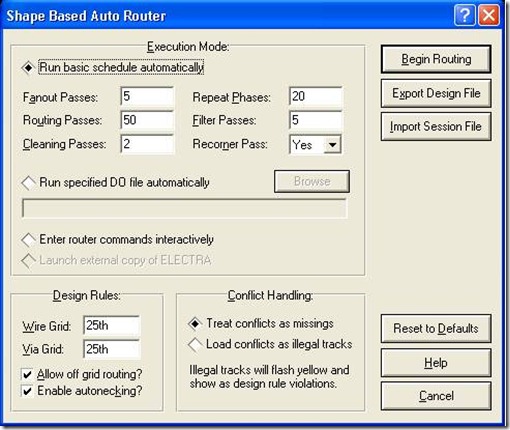

14. Dan muncul jendela baru :
15. Klik begin routing, dan hasil routing pertama adalah sebagai berikut :
16. Ulangi lagi sampai hasil routing sesuai dengan yang anda inginkan.
17. Selamat mencoba.
B. FITUR-FITUR DALAM PROTEUS 7 PROFESIONAL
1. Dapat digunakan di windows 2k,windows XP dan windows seven.
2. Routing jalur PCB otomatis dan dot placement / removal.
3. Powerful tool untuk memilih objek dan mengatur propertinya.
4. Total support untuk bus termasuk pin komponen, inter sheet terminal, modul port dan kabel.
5. Bill of Material dan pemeriksa laporan electrical ruler.
6. Netlist outputs yang sesuai dengan semua PCB layout tools.
7. Desain hirarkis dengan parameter yang support dengan nilai komponen pada sub circuit.
8. Desain · Global Anotasi memungkinkan beberapa contoh dari rangkaian sub-komponen untuk memiliki referensi yang berbeda.
9. Automatic Anotasi - kemampuan untuk penomoran komponen secara otomatis.
C. TUTORIAL AVR
1. Buka program AVR melalui start menuèall programècodeVisionAvrèCodeVisionAVR – C compiler evaluation.
2. Code vision AVR terbuka
3. Klik fileènew,maka akan muncul jendela baru seperti gambar berikut :
4. Centang pada project kemudian klik OK dan muncul lagi jendela baru :
5. Klik YES untuk kemudian tampil pilihan :
6. Klik OK. Settingan Port dapat anda atur pada jendela baru seperti gambar dibawah ini :
7. Apabila anda telah selesai dalam pengaturan PORT,LCD,dsb. Maka klik fileè Generate, save and exit.
8. Muncul jendela baru untuk menentukan penamaan dan dimana anda menyimpan file tersebut.

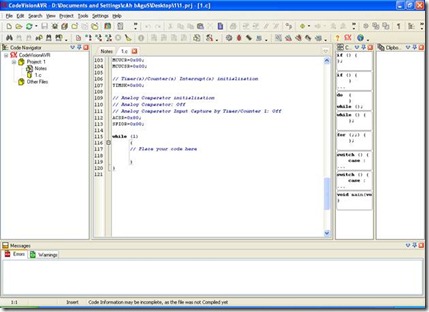

9. Setelah anda menyimpannya, maka tampil script program sesuai dengan yang anda atur pada langkah sebelumnya. Anda tinggal menambah program utama.
10. Apabila program utama telah selesai maka anda harus mem-build all untuk mengubahnya menjadi file.exe. caranya tekan ctrl+F9 atau klik projectèbuild all.
11. Tampil notifikasi pada jendela baru.
12. Apabila sudah tidak ada error maka anda bisa mendownload program melalui Kazama bila untuk rangkaian yang sebenarnya dan dengan doblle klik pada gambar mikrokontroller apabila anda memakai simulasi menggunakan proteus.
13. Rangkaian siap di uji coba.

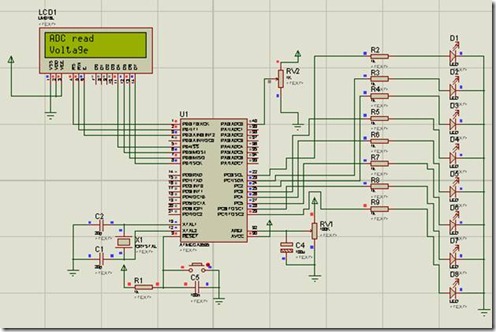

D. MEMBUAT RANGKAIAN ADC DENGAN INPUT POTENSIOMETER DENGANAN OUTPUT LCD DAN LED
ADC menggunakan fitur pada mikrokontroller ATmega 8535.
Daftar komponen :
Mikrokontroller Atmega 8535 1x
LCD 16x2 1x
Resistor 1K 9x
Capacitor 20pf 2x
Condensator electrolit 100uf 1x
Potensiometer 1K 1x
Potensiometer 100K 1x
Crystal 2MHz 1x
LED 9X
Script program :
/*****************************************************
This program was produced by the
CodeWizardAVR V2.04.6 Evaluation
Automatic Program Generator
© Copyright 1998-2010 Pavel Haiduc, HP InfoTech s.r.l.
http://www.hpinfotech.com
Project :
Version :
Date : 18/06/2011
Author : Freeware, for evaluation and non-commercial use only
Company :
Comments:
Chip type : ATmega8535
Program type : Application
AVR Core Clock frequency: 4,000000 MHz
Memory model : Small
External RAM size : 0
Data Stack size : 128
*****************************************************/
#include <mega8535.h>
#include <delay.h>
// Alphanumeric LCD Module functions
#asm
.equ __lcd_port=0x18 ;PORTB
#endasm
#include <lcd.h>
#define ADC_VREF_TYPE 0x60
// Read the 8 most significant bits
// of the AD conversion result
unsigned char read_adc(unsigned char adc_input)
{
ADMUX=adc_input | (ADC_VREF_TYPE & 0xff);
// Delay needed for the stabilization of the ADC input voltage
delay_us(10);
// Start the AD conversion
ADCSRA|=0x40;
// Wait for the AD conversion to complete
while ((ADCSRA & 0x10)==0);
ADCSRA|=0x10;
return ADCH;
}
// Declare your global variables here
void main(void)
{
// Declare your local variables here
unsigned char adcdt;
// LCD module initialization
lcd_init(16);
// Input/Output Ports initialization
// Port A initialization
// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T
PORTA=0x00;
DDRA=0x00;
// Port B initialization
// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T
PORTB=0x00;
DDRB=0x00;
// Port C initialization
// Func7=Out Func6=Out Func5=Out Func4=Out Func3=Out Func2=Out Func1=Out Func0=Out
// State7=0 State6=0 State5=0 State4=0 State3=0 State2=0 State1=0 State0=0
PORTC=0x00;
DDRC=0xFF;
// Port D initialization
// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T
PORTD=0x00;
DDRD=0x00;
// Timer/Counter 0 initialization
// Clock source: System Clock
// Clock value: Timer 0 Stopped
// Mode: Normal top=FFh
// OC0 output: Disconnected
TCCR0=0x00;
TCNT0=0x00;
OCR0=0x00;
// Timer/Counter 1 initialization
// Clock source: System Clock
// Clock value: Timer1 Stopped
// Mode: Normal top=FFFFh
// OC1A output: Discon.
// OC1B output: Discon.
// Noise Canceler: Off
// Input Capture on Falling Edge
// Timer1 Overflow Interrupt: Off
// Input Capture Interrupt: Off
// Compare A Match Interrupt: Off
// Compare B Match Interrupt: Off
TCCR1A=0x00;
TCCR1B=0x00;
TCNT1H=0x00;
TCNT1L=0x00;
ICR1H=0x00;
ICR1L=0x00;
OCR1AH=0x00;
OCR1AL=0x00;
OCR1BH=0x00;
OCR1BL=0x00;
// Timer/Counter 2 initialization
// Clock source: System Clock
// Clock value: Timer2 Stopped
// Mode: Normal top=FFh
// OC2 output: Disconnected
ASSR=0x00;
TCCR2=0x00;
TCNT2=0x00;
OCR2=0x00;
// External Interrupt(s) initialization
// INT0: Off
// INT1: Off
// INT2: Off
MCUCR=0x00;
MCUCSR=0x00;
// Timer(s)/Counter(s) Interrupt(s) initialization
TIMSK=0x00;
// Analog Comparator initialization
// Analog Comparator: Off
// Analog Comparator Input Capture by Timer/Counter 1: Off
ACSR=0x80;
SFIOR=0x00;
// ADC initialization
// ADC Clock frequency: 31,250 kHz
// ADC Voltage Reference: AVCC pin
// ADC High Speed Mode: Off
// ADC Auto Trigger Source: Free Running
// Only the 8 most significant bits of
// the AD conversion result are used
ADMUX=ADC_VREF_TYPE & 0xff;
ADCSRA=0xA7;
SFIOR&=0x0F;
// LCD module initialization
lcd_init(16);
while (1)
{
// Place your code here
adcdt=read_adc(0); //mengambil hasil konversi
PORTC=adcdt; //ditampilkan ke LED
lcd_gotoxy(0,0); //menempatkan kursor di baris 0 kolom 0
lcd_putsf("ADC read"); //menampilkan string “ADC read”
lcd_gotoxy(0,1); //menempatkan kursor di baris 1 kolom 0
lcd_putsf("Voltage"); //menampilkan string “Voltage”
}
}

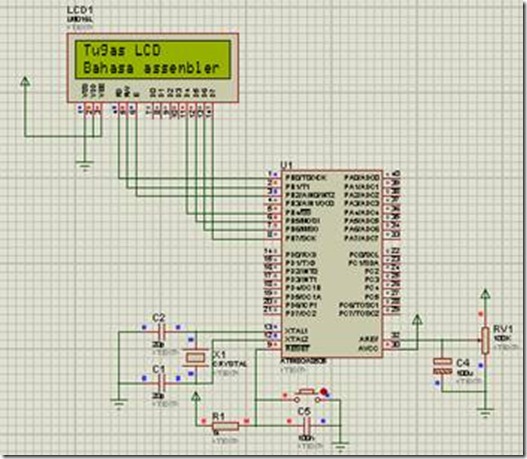

E. MEMBUAT RANGKAIAN LCD
Daftar komponen :
Mikrokontroller Atmega 8535 1x
LCD 16x2 1x
Resistor 1K 9x
Capacitor 20pf 2x
Condensator electrolit 100uf 1x
Potensiometer 100K 1x
Crystal 2MHz 1x
Script program :
/*****************************************************
This program was produced by the
CodeWizardAVR V2.04.6 Evaluation
Automatic Program Generator
© Copyright 1998-2010 Pavel Haiduc, HP InfoTech s.r.l.
http://www.hpinfotech.com
Project :
Version :
Date : 19/06/2011
Author : Freeware, for evaluation and non-commercial use only
Company :
Comments:
Chip type : ATmega8535
Program type : Application
AVR Core Clock frequency: 4,000000 MHz
Memory model : Small
External RAM size : 0
Data Stack size : 128
*****************************************************/
#include <mega8535.h>
// Alphanumeric LCD Module functions
#asm
.equ __lcd_port=0x18 ;PORTB
#endasm
#include <lcd.h>
// Declare your global variables here
void main(void)
{
// Declare your local variables here
// LCD module initialization
lcd_init(16);
// Input/Output Ports initialization
// Port A initialization
// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T
PORTA=0x00;
DDRA=0x00;
// Port B initialization
// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T
PORTB=0x00;
DDRB=0x00;
// Port C initialization
// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T
PORTC=0x00;
DDRC=0x00;
// Port D initialization
// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T
PORTD=0x00;
DDRD=0x00;
// Timer/Counter 0 initialization
// Clock source: System Clock
// Clock value: Timer 0 Stopped
// Mode: Normal top=FFh
// OC0 output: Disconnected
TCCR0=0x00;
TCNT0=0x00;
OCR0=0x00;
// Timer/Counter 1 initialization
// Clock source: System Clock
// Clock value: Timer1 Stopped
// Mode: Normal top=FFFFh
// OC1A output: Discon.
// OC1B output: Discon.
// Noise Canceler: Off
// Input Capture on Falling Edge
// Timer1 Overflow Interrupt: Off
// Input Capture Interrupt: Off
// Compare A Match Interrupt: Off
// Compare B Match Interrupt: Off
TCCR1A=0x00;
TCCR1B=0x00;
TCNT1H=0x00;
TCNT1L=0x00;
ICR1H=0x00;
ICR1L=0x00;
OCR1AH=0x00;
OCR1AL=0x00;
OCR1BH=0x00;
OCR1BL=0x00;
// Timer/Counter 2 initialization
// Clock source: System Clock
// Clock value: Timer2 Stopped
// Mode: Normal top=FFh
// OC2 output: Disconnected
ASSR=0x00;
TCCR2=0x00;
TCNT2=0x00;
OCR2=0x00;
// External Interrupt(s) initialization
// INT0: Off
// INT1: Off
// INT2: Off
MCUCR=0x00;
MCUCSR=0x00;
// Timer(s)/Counter(s) Interrupt(s) initialization
TIMSK=0x00;
// Analog Comparator initialization
// Analog Comparator: Off
// Analog Comparator Input Capture by Timer/Counter 1: Off
ACSR=0x80;
SFIOR=0x00;
// LCD module initialization
lcd_init(16);
while (1)
{
// Place your code here
lcd_gotoxy(0,0); //menempatkan kursor di baris 0 kolom 0
lcd_putsf("Tugas LCD"); //menampilkan string “tugas LCD”
lcd_gotoxy(0,1); //menempatkan kursor di baris 1 kolom 0
lcd_putsf("Bahasa assembler"); //menampilkan string “Bahasa assembler”
}
}
F. MEMBUAT RANGKAIAN LED
Daftar komponen :
Mikrokontroller Atmega 8535 1x
Resistor 1K 9x
Capacitor 20pf 2x
Condensator electrolit 100uf 1x
Potensiometer 100K 1x
Crystal 2MHz 1x
Script program :
/*****************************************************
This program was produced by the
CodeWizardAVR V2.04.6 Evaluation
Automatic Program Generator
© Copyright 1998-2010 Pavel Haiduc, HP InfoTech s.r.l.
http://www.hpinfotech.com
Project :
Version :
Date : 17/06/2011
Author : Freeware, for evaluation and non-commercial use only
Company :
Comments:
Chip type : ATmega8535
Program type : Application
AVR Core Clock frequency: 4,000000 MHz
Memory model : Small
External RAM size : 0
Data Stack size : 128
*****************************************************/
#include <mega8535.h>
#include <delay.h>
// Declare your global variables here
void main(void)
{
// Declare your local variables here
// Input/Output Ports initialization
// Port A initialization
// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T
PORTA=0x00;
DDRA=0x00;
// Port B initialization
// Func7=Out Func6=Out Func5=Out Func4=Out Func3=Out Func2=Out Func1=Out Func0=Out
// State7=0 State6=0 State5=0 State4=0 State3=0 State2=0 State1=0 State0=0
PORTB=0x00;
DDRB=0xFF;
// Port C initialization
// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T
PORTC=0x00;
DDRC=0x00;
// Port D initialization
// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T
PORTD=0x00;
DDRD=0x00;
// Timer/Counter 0 initialization
// Clock source: System Clock
// Clock value: Timer 0 Stopped
// Mode: Normal top=FFh
// OC0 output: Disconnected
TCCR0=0x00;
TCNT0=0x00;
OCR0=0x00;
// Timer/Counter 1 initialization
// Clock source: System Clock
// Clock value: Timer1 Stopped
// Mode: Normal top=FFFFh
// OC1A output: Discon.
// OC1B output: Discon.
// Noise Canceler: Off
// Input Capture on Falling Edge
// Timer1 Overflow Interrupt: Off
// Input Capture Interrupt: Off
// Compare A Match Interrupt: Off
// Compare B Match Interrupt: Off
TCCR1A=0x00;
TCCR1B=0x00;
TCNT1H=0x00;
TCNT1L=0x00;
ICR1H=0x00;
ICR1L=0x00;
OCR1AH=0x00;
OCR1AL=0x00;
OCR1BH=0x00;
OCR1BL=0x00;
// Timer/Counter 2 initialization
// Clock source: System Clock
// Clock value: Timer2 Stopped
// Mode: Normal top=FFh
// OC2 output: Disconnected
ASSR=0x00;
TCCR2=0x00;
TCNT2=0x00;
OCR2=0x00;
// External Interrupt(s) initialization
// INT0: Off
// INT1: Off
// INT2: Off
MCUCR=0x00;
MCUCSR=0x00;
// Timer(s)/Counter(s) Interrupt(s) initialization
TIMSK=0x00;
// Analog Comparator initialization
// Analog Comparator: Off
// Analog Comparator Input Capture by Timer/Counter 1: Off
ACSR=0x80;
SFIOR=0x00;
while (1)
{
// Place your code here
PORTB=0x0f;
delay_ms(500);
PORTB=0xf0;
delay_ms(500);
PORTB=0b10000000;
delay_ms(500);
PORTB=0b01000000;
delay_ms(500);
PORTB=0b00100000;
delay_ms(500);
PORTB=0b00010000;
delay_ms(500);
PORTB=0b00001000;
delay_ms(500);
PORTB=0b00000100;
delay_ms(500);
PORTB=0b00000010;
delay_ms(500);
PORTB=0b00000001;
delay_ms(500);
PORTB=0b00000001;
delay_ms(500);
PORTB=0b00000010;
delay_ms(500);
PORTB=0b00000100;
delay_ms(500);
PORTB=0b00001000;
delay_ms(500);
PORTB=0b00010000;
delay_ms(500);
PORTB=0b00100000;
delay_ms(500);
PORTB=0b01000000;
delay_ms(500);
PORTB=0b10000000;
delay_ms(500);
}
}
G. MEMBUAT RANGKAIAN SEVEN SEGMENT
Daftar komponen :
Mikrokontroller Atmega 8535 1x
Resistor 1K 1x
Capacitor 20pf 2x
Condensator electrolit 100uf 1x
Potensiometer 100K 1x
Crystal 2MHz 1x
Seven segment common cathode 1x
Script program :
/*****************************************************
This program was produced by the
CodeWizardAVR V2.04.6 Evaluation
Automatic Program Generator
© Copyright 1998-2010 Pavel Haiduc, HP InfoTech s.r.l.
http://www.hpinfotech.com
Project :
Version :
Date : 04/07/2011
Author : Freeware, for evaluation and non-commercial use only
Company :
Comments:
Chip type : ATmega8535
Program type : Application
AVR Core Clock frequency: 4,000000 MHz
Memory model : Small
External RAM size : 0
Data Stack size : 128
*****************************************************/
#include <mega8535.h>
#include <delay.h>
// Declare your global variables here
void main(void)
{
// Declare your local variables here
// Input/Output Ports initialization
// Port A initialization
// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T
PORTA=0x00;
DDRA=0x00;
// Port B initialization
// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T
PORTB=0x00;
DDRB=0x00;
// Port C initialization
// Func7=Out Func6=Out Func5=Out Func4=Out Func3=Out Func2=Out Func1=Out Func0=Out
// State7=0 State6=0 State5=0 State4=0 State3=0 State2=0 State1=0 State0=0
PORTC=0x00;
DDRC=0xFF;
// Port D initialization
// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T
PORTD=0x00;
DDRD=0x00;
// Timer/Counter 0 initialization
// Clock source: System Clock
// Clock value: Timer 0 Stopped
// Mode: Normal top=FFh
// OC0 output: Disconnected
TCCR0=0x00;
TCNT0=0x00;
OCR0=0x00;
// Timer/Counter 1 initialization
// Clock source: System Clock
// Clock value: Timer1 Stopped
// Mode: Normal top=FFFFh
// OC1A output: Discon.
// OC1B output: Discon.
// Noise Canceler: Off
// Input Capture on Falling Edge
// Timer1 Overflow Interrupt: Off
// Input Capture Interrupt: Off
// Compare A Match Interrupt: Off
// Compare B Match Interrupt: Off
TCCR1A=0x00;
TCCR1B=0x00;
TCNT1H=0x00;
TCNT1L=0x00;
ICR1H=0x00;
ICR1L=0x00;
OCR1AH=0x00;
OCR1AL=0x00;
OCR1BH=0x00;
OCR1BL=0x00;
// Timer/Counter 2 initialization
// Clock source: System Clock
// Clock value: Timer2 Stopped
// Mode: Normal top=FFh
// OC2 output: Disconnected
ASSR=0x00;
TCCR2=0x00;
TCNT2=0x00;
OCR2=0x00;
// External Interrupt(s) initialization
// INT0: Off
// INT1: Off
// INT2: Off
MCUCR=0x00;
MCUCSR=0x00;
// Timer(s)/Counter(s) Interrupt(s) initialization
TIMSK=0x00;
// Analog Comparator initialization
// Analog Comparator: Off
// Analog Comparator Input Capture by Timer/Counter 1: Off
ACSR=0x80;
SFIOR=0x00;
while (1)
{
// Place your code here
PORTC=0x3F;
delay_ms(500);
PORTC=0x06;
delay_ms(500);
PORTC=0xDB;
delay_ms(500);
PORTC=0xCF;
delay_ms(500);
PORTC=0xE6;
delay_ms(500);
PORTC=0xED;
delay_ms(500);
PORTC=0xFD;
delay_ms(500);
PORTC=0x07;
delay_ms(500);
PORTC=0xFF;
delay_ms(500);
PORTC=0xEF;
delay_ms(500);
}
}
yg mau video tutorial proteus mulai dari buat rangkaian, simulasi sampai buat pcb monggo mampir :
BalasHapushttp://suandno.blogspot.com/2011/06/tutorial-proteus.html
oke sob...
Hapusmakasih sudah mampir
ini cara kerjanya, jika potensiometer diputar, maka seven segment akan menampilkan angka tergantung dari besarnya tegangan yang diberikan oleh potensionya yah.....?. Kalau potensiometernya diganti sama rheostat programnya sama seperti ini nggak bung...? mohon penjelasannya.....
BalasHapussorry bro, lama nggak buka2 blog.
Hapusjadi untuk inputan berupa potensiometer, rheostat ataupun sensor itu dimasukkan ke dalam input ADC. untuk pengaturan dan programnya disesuaikan dengan karakteristik input yang digunakan
jadi cara kerjanya apabila potensio diputar, maka seven segment akan menampilkan angka tergantung dari besar tegangan yang diberikan oleh potensiometer.....Apakah begitu kira-kira bung.....? Terus misalnya Potensiometer diganti sama Rheostat apakah programnya masih seperti ini yah.....? Mohon penjelasannya......terima kasih
BalasHapusmantep broo, kalo ad yg lain boleh di share, aq pengen bisa ni.
BalasHapustrims
oke,,,,,
Hapusyang make atmega128 ada ngga ? hehee
BalasHapusada, tinggal merangkai saja. cari skemanya trus cara merangkainya seperti tutorial diatas
Hapus
